Rektron SQC översikt
Rektron SQC System är ett mjukvarusystem med skräddarsydda moduler för kvalitetssäkring och statistisk processtyrning (SPC) inom tillverkande industri. Rektron SQC har ett antal specialiserade moduler för olika applikationer och användningsfall. Det ger den funktionalitet som operatörer, mättekniker och förberedare behöver i sitt dagliga kvalitetssäkringsarbete.
Flera tillämpningsområden för mätning och analys stöds och olika typer av klienter kan anslutas till systemet. I ankomstkontroll, mätrum och vid mätstationer i produktionen ansluts vanliga datorer för manuell mätning, anslutning av mätutrustningar och okulär avsyning av tillverkade detaljer. På kvalitetsavdelningen och på säljavdelningen ansluts datorer för beredning av produkter och framtagning av rapporter till kunder eller interna mottagare. Produktionsmaskiner och mätmaskiner kan anslutas direkt till systemet för automatisk insamling av mätdata. Monitorer kan också anslutas för övervakning av maskiner och processer.
Systemet är i huvudsak uppbyggt av skrivbordsapplikationer för Microsoft Windows, med en Microsoft SQL Server-databas för central datalagring. Huvudapplikationens klienter körs på Windows och på serversidan en databasserver och en filserver. Systemfiler installeras på filservern och länkas sedan från klienterna. Om till exempel automatiska utskick av rapporter ska användas så behövs även utrymme på en applikationsserver.
"Att mäta är att veta, Oavsett om målet är att utföra en statistisk kvalitetsanalys på en process eller att kontrollera en enskild detalj, är det första steget att samla in mätdata av något slag.”
Tillämpningsområden
Systemet har stöd för ett flertal tillämpningsområden och processer för kvalitetssäkring. Det går att välja mellan en mängd specialiserade funktioner för att uppfylla kundkrav och stödja de interna processerna. Nedan visas en översikt över tillämpningar och funktionsgrupper.
Mättillämpningar
Kvalitetssäkring
Mätdatainsamling
Dokumentation av mätdata
Produktspårbarhet
Statistiska tillämpningar
Kvalitetskontroll (QC)
Mätsystemsanalys (MSA)
Duglighetsstudier (Cmk/Cpk)
Statistisk processtyrning (SPC)
Kontrollens omfattning
Ankomstkontroll
Förstabitskontrol
Stickprovskontroll
Allkontroll
Mätmetoder
Handmätning
Insamling från mätutrustningar
Okulär inspektion
Realtidsanalys
Styrdiagram
Processtatistik
Trendanalys
Rapportering
Standardrapporter
Kundanpassade rapporter
Audit Trail
Artikel- och orderhantering
Produktspecifikation
Orderberedning
Ordergodkännande
Administrativa verktyg
Hantering av tillämpningsområden
Konfiguration av datafält
Hantering av användarbehörigheter
Systemkonfiguration
Exempelbilder

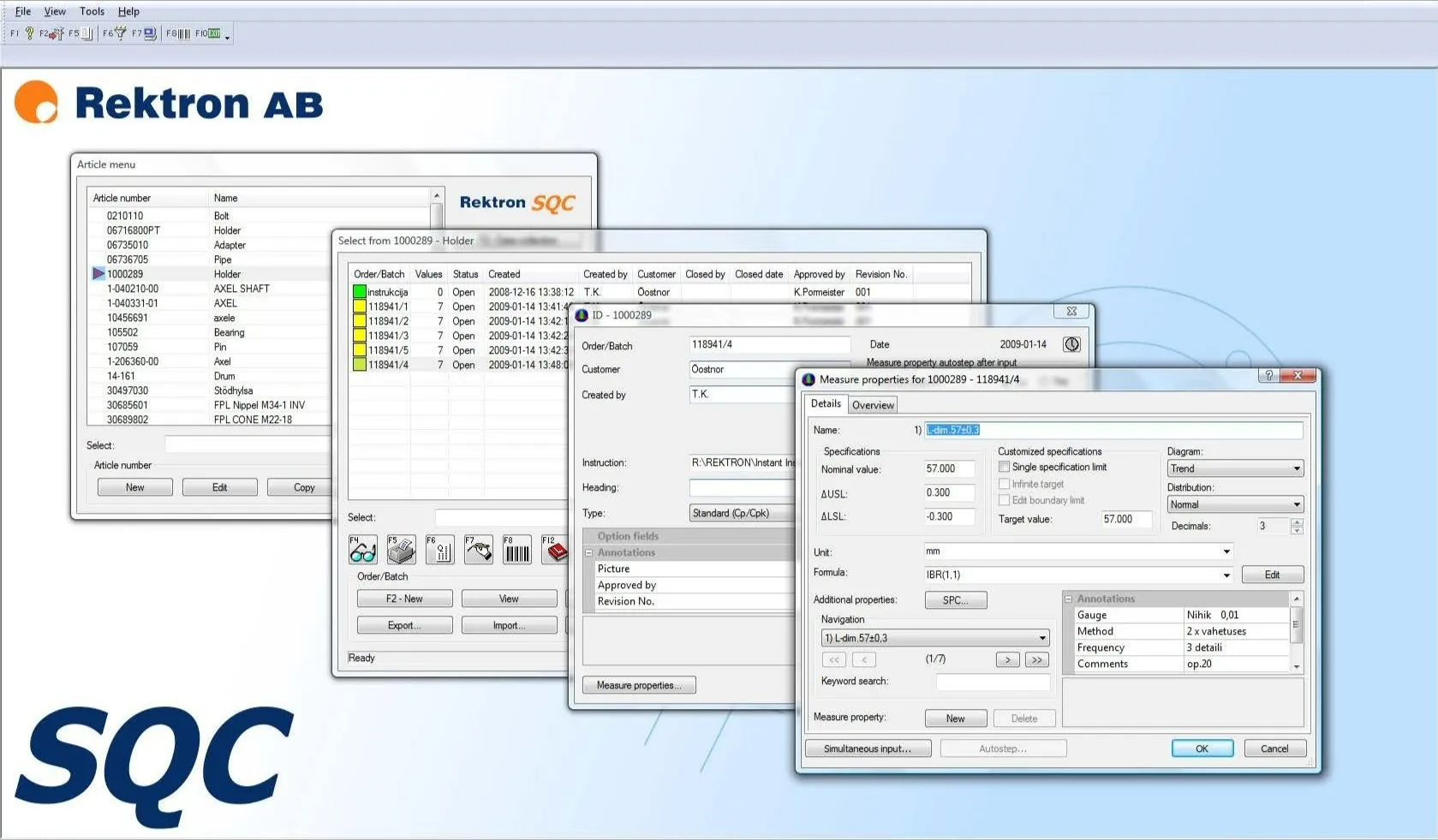

Menyer och dialogrutor.
Artikelmeny, ordermeny, orderredigeringsdialog och dialogruta för mätegenskaper.

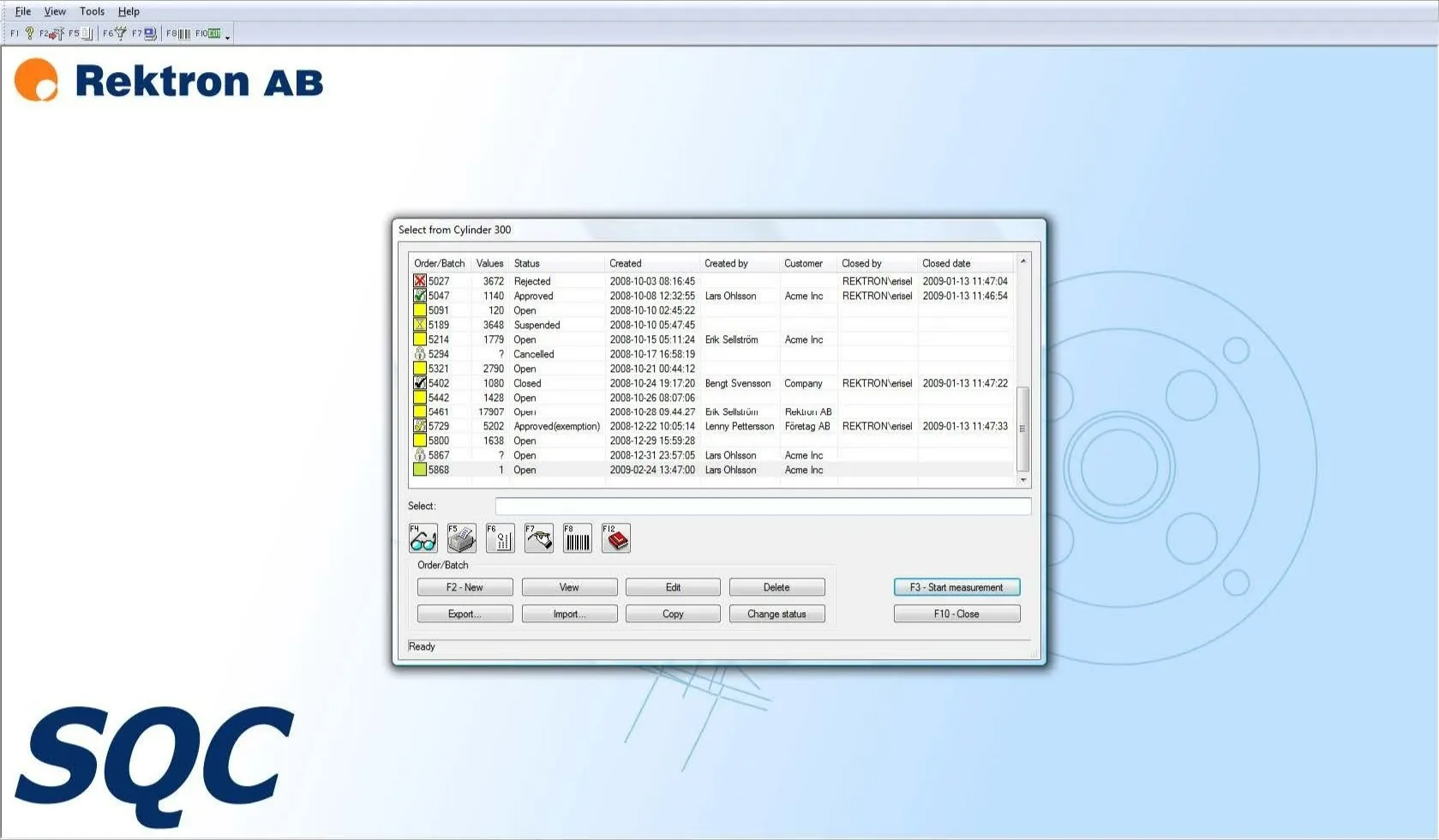

Orderdialogen.
Här kan användaren enkelt hitta specifika order enligt orderstatus, ordernummer etc.

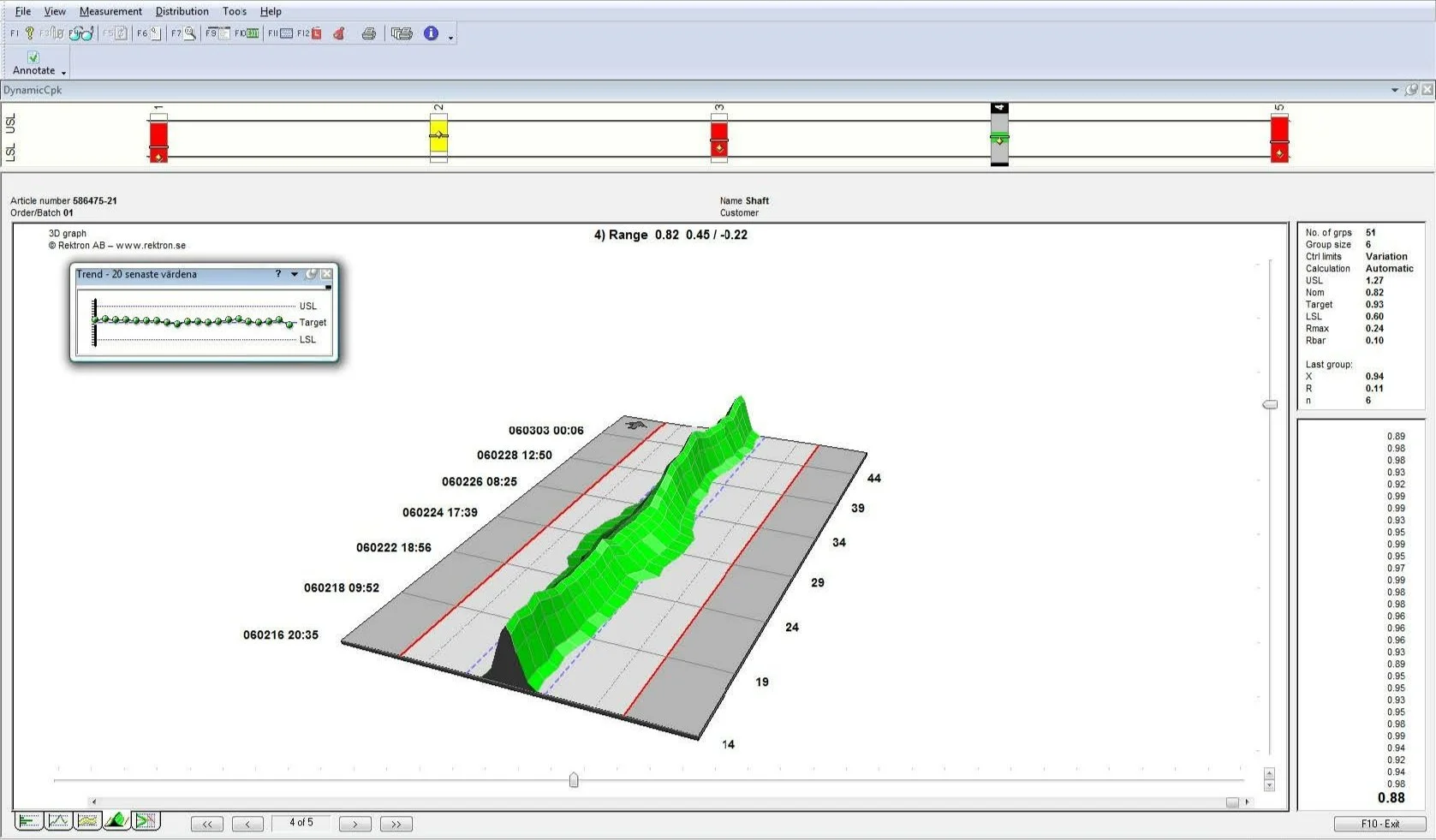

3d diagram i realtid.
3d diagrammet är användbart för att observera mönster och förutsäga processförändringar. De diagrammet visar också en översikt och de senaste 20 uppmätta värdena.

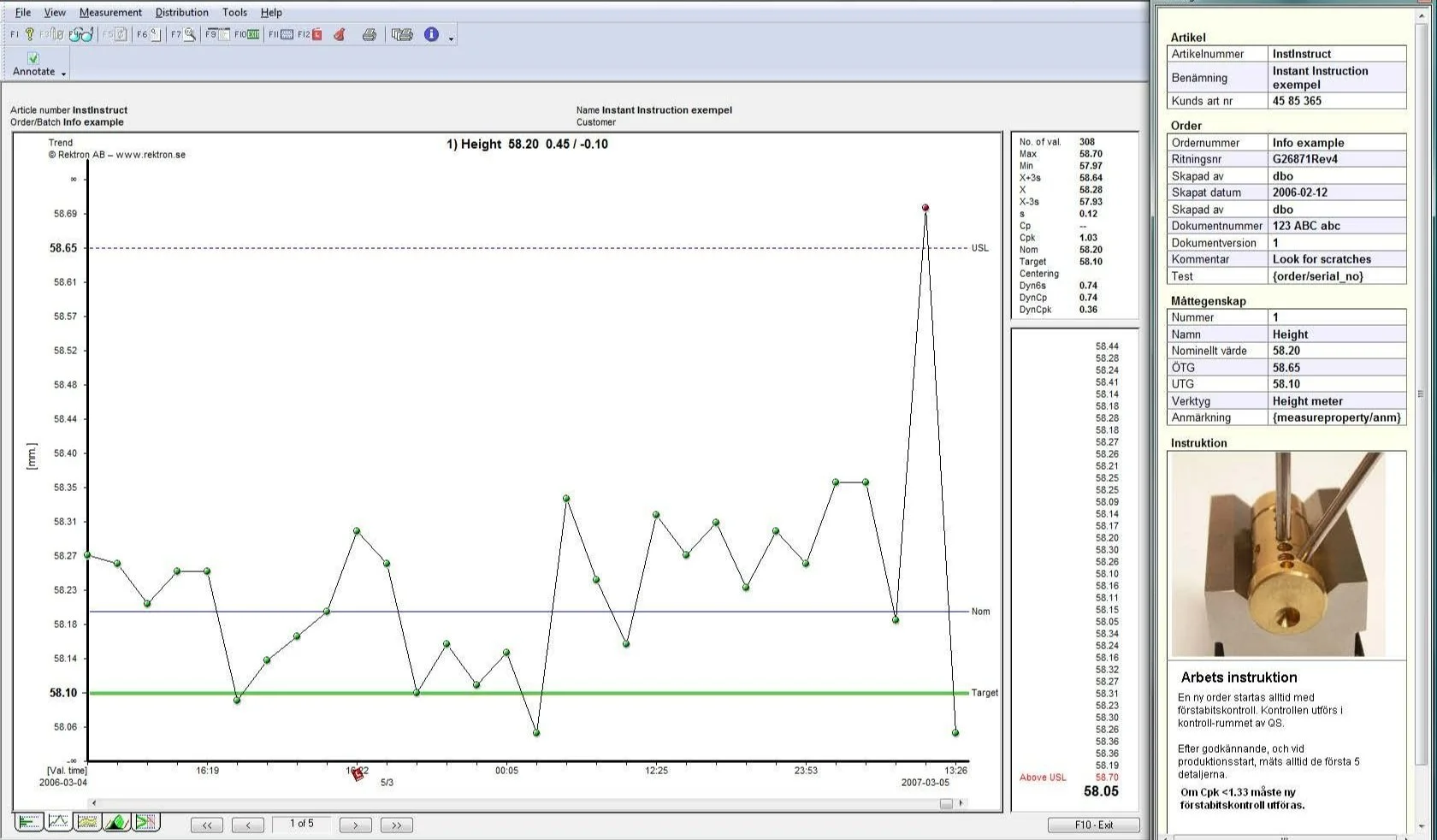

Trenddiagrammet.
Diagrammet visar varje mätvärde och metadata som datum, tid, maskin, operatör etc. På höger sida av skärmen visas måttinstruktioner för operatören.
Funktionsöversikt
Användningsområden
Kvalitetskontroll (QC) mot specifikation för inkommande besiktning, förstabitskontroll, produktionskontroll och slutbesiktning. Processstyrning (SPC) med styrdiagram, styrgränser, indikatorer och larm. Kapabilitetsstudier av maskiner och processer (Cpm, Cpk). Mätsystemanalys (MSA) med Gage R&R. Stöd för anpassade mätsystem och arbetsflöden.
Mätdatainsamling
• Dimensionsmätningar och visuell attributinspektion.
• Mätdatainsamling från mätinstrument eller manuellt med tangentbordet.
• Mätdatainsamling från mätutrustning ansluten till datorn.
• Mätdatainsamling från mätfixturer med visuell visning av instrumentpositioner.
• Mätdatainsamling från koordinatmätmaskiner (CMM) och visionsystem
• Mätdatainsamling från produktionsmaskiner.
• Mätdatainsamling från PLC, loggare och sensorer.
• Stöd för parallella mätningar med flera mätinstrument.
• Stöd för formelbaserade beräkningar på insamlade mätvärden .
Export och import
• Export och import av mätdata från olika format.
• Automotive Quality Data Exchange Format (AQDEF) och QML.
• Dimensional Measuring Interface Standard (DMIS).
• Coordinate measuring machine (CMM) output filformat.
• Microsoft Excel och CSV.
Processtyrning
• Diagram för processtrendövervakning och statistik
• Larm vid avvikande trender.
• Processstatistik och nyckeltal baserade på den statistiska fördelningen.
• Mätdatafiltrering för omedelbar detaljerad statistisk analys.
Raporter & analys
• Utskrifter av inspektionsrapporter och kvalitetskontrollcertifikat.
• Utskrifter av egenskaper, mätvärden och loggade händelser.
• Rapporteringsapplikation med anpassat dataval och rapportmallar.
• Rapporteringsserver för automatiska schemalagda rapporter via e-post.
Beredning
• Beredning av artiklar och egenskaper.
• Specifikation av nominella värden och gränser.
• Specifikation av styrparametrar för SPC.
• Stöd för inspektionsinstruktioner och länkade dokument.
• Stöd för anpassade datafält.
Spårbarhet
• Stöd för registrering av metadatafält som operatörsnamn och serienummer.
• Stöd för loggning av avvikelser och produktionshändelser.
• US FDA 21 CFR, Part 11-kompatibel utgåva med användaråtkomstkontroll och stöd för revisionsspår.
Rektron SQC moduler
Systemet utgörs av ett antal programvaror som täcker olika funktionsavsnitt. Några program är mer allmänna och erbjuder en bred funktionalitet, andra är specialiserade för ett enskilt ändamål.
Skrivbordsapplikationer
Rektron SQC Desktop Client
Detta program erbjuder all den funktionalitet som operatörer, mättekniker och mätberedare behöver i sitt dagliga kvalitetsarbete.
Funktionaliteten innefattar bland annat:
Rektron SQC Menu
Ett enkelt menyprogram för att starta Rektron SQC Dekstop Client för önskad mättillämpning eller avdelning. I detta konfigureras också datakällor för anslutning mot databasen. Datakällor kan användas för att skapa en naturlig avgränsning av data och för olika systemkonfigurationer.
Rektron SQC Administration
Ett administrationsverktyg för hantering av kundanpassade datafält, arkivering av mätdata och hantering av programlicenser.
Rektron SQC Reports
En rapportgenerator där användarna kan definiera sina egna urval och välja uppdelning av data för statistiska beräkningar. Applikationen består av olika moduler för olika avancerade nivåer av arbete med rapporter.
Rektron SQC Reports Management används för att definiera egna rapporter och skapa mappar för att kategorisera dessa. I programmet kan rapporter tas fram och man kan kopiera underliggande data för vidare analys i till exempel Microsoft Excel. Här skapar man också jobb för automatiska utskick av rapporter, till exempel per vecka.
Rektron SQC Reports Desktop Client är ett enkelt menyprogram för att man snabbt ska kunna ta fram de rapporter man ofta har behov av.
Rektron SQC Advanced Reports är ett avancerat verktyg för att bearbeta data. Med detta kan man söka i datamängden, slå ihop olika datamängder, skriva ut kundanpassade rapporter, exportera data till Microsoft Excel och exportera systemets Audit Trail.
Servertjänster
Rektron SQC CMM Autonomous
Detta program körs i bakgrunden på en server eller klient och sköter automatisk inläsning av data från koordinatmätmaskiner och andra utrustningar som skapar resultatfiler. Programmet tolkar filerna och importerar mätdata direkt till databasen. Programmet kan installeras på en server eller på en dator i anslutning till mätmaskinen beroende på vad som är mest praktiskt för verksamhet och IT-avdelning.
Rektron SQC Reports Server
Denna servertjänst skapar automatiska rapporter och skickar dessa till berörda användare via företagets epostserver. Denna modul krävs endast om automatiska rapporter önskas.
Rektron SQC Database
SQL-databasen där all data lagras körs på en instans av Microsoft SQL Server som tillhandahålls av företagets IT-avdelning.
Senaste version av Rektron SQC är 7.4.4
För mer information se SQC versionshistorik
